Μετατροπή, από τροφοδοτικό pc, σε τροφοδοτικό πομποδέκτη!!







Με απλά Ελληνικά δηλαδή:

Βρίσκουμε ένα τροφοδοτικό 400-450Watts
και λίγο παραπάνω, καλό θα ήταν, για να μας επιτρέψει να δουλέψουμε άνετα έως και ένα HF πομποδέκτη

Ανοίγοντας το τροφοδοτικό, ξεχωρίζετε μεταξύ άλλων και κρατάτε:
4 κίτρινα καλώδια (+12V)
6 μαύρα καλώδια (γείωση)
2 κόκκινα καλώδια (+5V)
1 πράσινο καλώδιο (δεν υπάρχει και άλλο.... hi hi)
Όλα τα υπόλοιπα δεν μας χρειάζονται,
και για να μήν μας πιάνουν χώρο, τα αφαιρούμε κόβοντάς τα.


Προσοχή: Ελέγχουμε για του λόγου το αληθές τις παραπάνω τάσεις,
με ένα βολτόμετρο, έτσι για να είμαστε σίγουροι!
Για να γίνει ο έλεγχος, βραχυκυκλώνουμε το πράσινο καλώδιο
με ένα από τα μαύρα, έτσι ώστε να μπορέσει το τροφοδοτικό να ξεκινήσει.
Αυτό το βραχυκύκλωμα δεν είναι προσωρινό, αλλά μόνιμο.

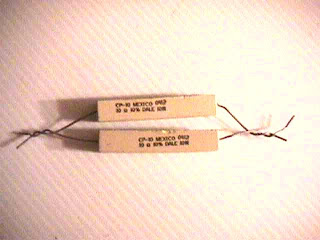

Επίσης θα χρειαστούμε 2,3 ή 4 αντιστάσεις των 5-10 ohm στα 10-15 watt, και τις συνδέουμε παράλληλα μεταξύ τους.
Βοηθούν στο να μας δώσει το τροφοδοτικό άνετα κάποια παραπάνω Ampere, αλλά και στην αύξηση της τάσης,
αν θέλουμε μια τάση κοντα στα 13 Volt. Εγώ στάθηκα τυχερός σε μια περίπτωση, αφού το τροφοδοτικό που είχα αγοράσει
με 5 ευρώ (Μοναστηράκι beach), είχε τριμμεράκι αυξομείωσης τάσης, και έτσι πήρα άνετα 13,6Volt (ήταν μάρκας CHIEFTEC)
Αν κάποιος φίλος γνωρίζει και άλλα τροφοδοτικά pc που έχουν εσωτερικά τετοιο τριμμεράκι, ας μας το γνωστοποιήσει!!
Οι αντιστάσεις συνδέονται στα 5 Volt, δηλαδή χρησιμοποιούμε ένα κόκκινο και ένα μαύρο καλώδιο
Εδώ προσέχουμε το εξής: Με το που μπει σε λειτουργία το τροφοδοτικό, οι αντιστάσεις θα αρχίσουν να ζεσταίνονται,
σε σημείο να μην μπορούμε να τις αγγίξουμε από την υψηλή θερμοκρασία.

Καλό θα ήταν λοιπόν να φροντίζαμε με κάποιο τρόπο την ψύξη τους, είτε τοποθετώντας τις επάνω στο σασί,
για απαγωγή της θερμότητας στο μεταλλικό κουτί, είτε με την τοποθέτηση ενός ανεμιστήρα.
Η ιδανική λύση θα ήταν να κάναμε και τα δύο
Για αντιστάσεις με ενσωματωμένη ψήκτρα, ούτε λόγος, δεν βρήκα στο εμπόριο όσο και αν έψαξα.
Ο ΦΑΝΟΣ (Σολωμού 39, Εξάρχεια) μου είπε ότι κατόπιν παραγγελίας τις φέρνει. Αν δεν βιάζεστε λοιπόν.....
Αν βρει κάποιος και κάπου αλλού, ας μας το πει εδώ στο forum
Τα 4 κίτρινα καλώδια τα βραχυκυκλώνουμε μεταξύ τους και τα κολλάμε στην κόκκινη θηλυκή "μπανάνα" (+)
Τα 4 μαύρα καλώδια τα βραχυκυκλώνουμε μεταξύ τους και τα κολλάμε στην μαύρη θηλυκή "μπανάνα" (-)
Στο ένα κόκκινο καλώδιο που έχουμε υπόλοιπο, κολλάμε σε σειρά μιά μικρή αντίσταση 220 ohm (????) 1/4W και ένα led,
έτσι για ενδεικτική λυχνία, και γειώνουμε με το τελευταίο μαύρο καλώδιο της κατασκευής μας, που έμεινε υπόλοιπο.

Μπορούμε βέβαια να βάλουμε κατ΄ευθείαν μια λυχνία 12V και να ξεμπερδεύουμε (για όσους βαριούνται....hi hi)
Αυτά με απλά λόγια είναι η μετατροπή. Αν κάποιος συνάδελφος έχει να προσθέσει ή να διορθώσει κάτι,
παρακαλώ να το πράξει για να βελτιώσουμε την κατασκευή μας ακόμα περισσότερο.

Ευχαριστώ τους συναδέλφους SV1GRV Γιώργο, και SV1JSO Μιχάλη, για τις πολύτιμες συμβουλές τους.

ΟΥΔΕΜΙΑ ΕΥΘΥΝΗΝ ΦΕΡΟΜΕΝ, ΕΑΝ ΔΕΝ ΣΑΣ ΠΕΤΥΧΕΙ Η ΜΕΤΑΤΡΟΠΗ,
ή αν "ΚΑΡΒΟΥΝΙΑΣΕΤΕ" τον πομποδέκτη σας


ΚΑΛΗ ΕΠΙΤΥΧΙΑ ΣΕ ΟΣΟΥΣ ΤΟ ΕΠΙΧΕΙΡΗΣΟΥΝ

73 de SV1GSU
